拆开看，物联网调节阀到底是什么构造？

这个小小的阀门内部究竟是什么构造，它又是如何实现智能调节的呢？我们把它拆开来看一看。

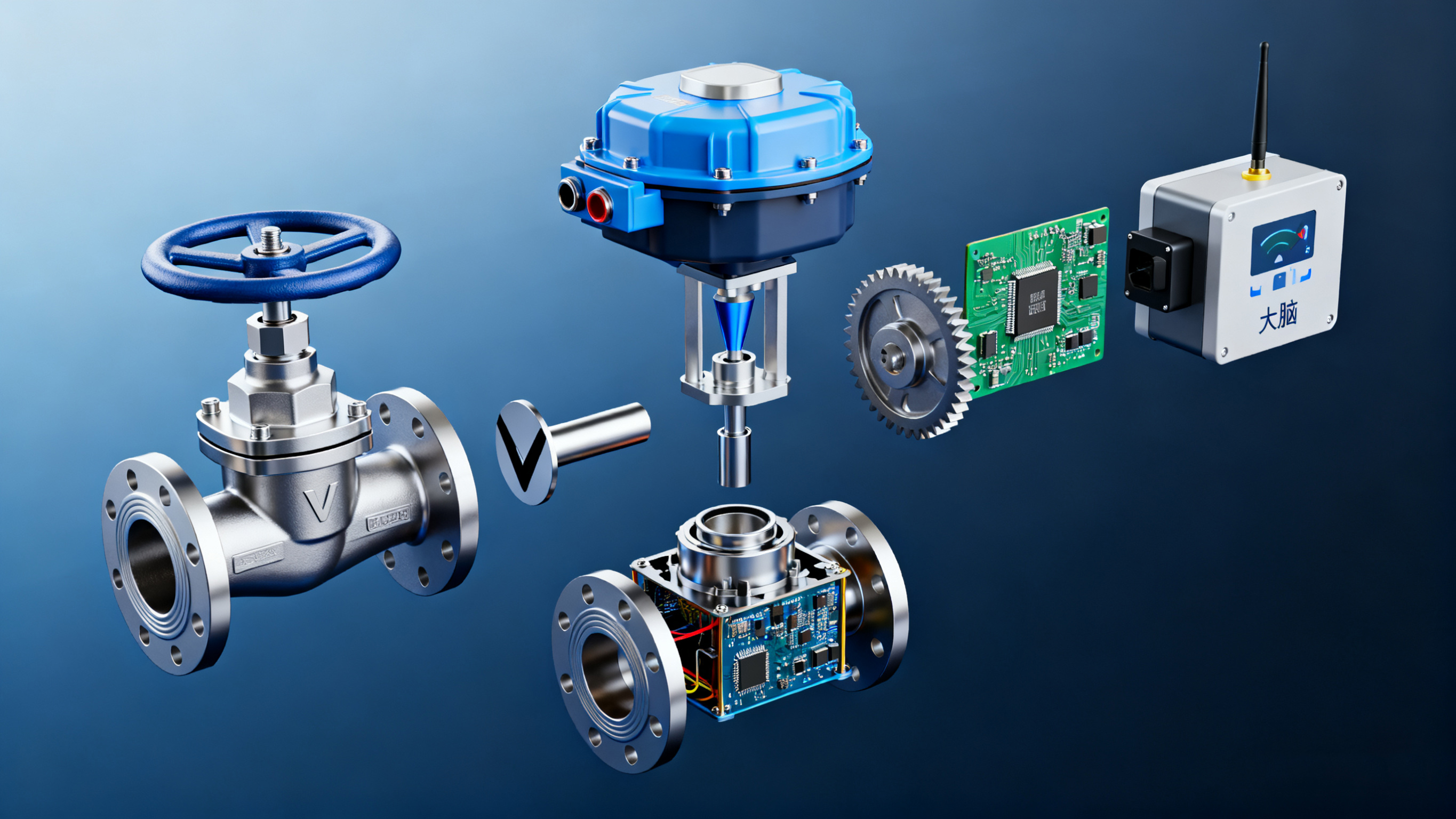

一个完整的物联网调节阀，主要由三个部分组成：阀体部分、执行器部分，以及物联网模块部分。

1. 阀体部分：这是流水的通道。
阀体是调节阀的基础，它是一个金属壳体，内部有水流通过的通道。材质一般是黄铜或不锈钢，以保证耐腐蚀和耐压。在阀体内部，有一个核心的部件叫“阀芯”。阀芯与阀座配合，通过改变它们之间的间隙大小，来控制通过的水流量。你可以把它想象成一个可以移动的塞子，塞子堵得越严，水流量就越小；塞子抬起得越高，水流量就越大。阀芯的形状和设计，决定了阀门调节的精确度和稳定性。

2. 执行器部分：这是动力的来源。
光有阀体和阀芯还不够，必须有一个东西来驱动阀芯移动，这个“动力源”就是执行器。在物联网调节阀上，最常见的是电动执行器。它内部包含一个微型直流电机和一套减速齿轮组。当接收到控制信号时，电机会转动，通过齿轮组将旋转运动转换成阀芯的直线移动，从而实现阀门的开启、关闭或停留在任意中间位置。执行器的精度很重要，它决定了阀门能否精确地开到比如30%、50%或者80%的位置。

3. 物联网模块部分：这是智慧的“大脑”和“通信员”。
这是物联网调节阀区别于传统电动调节阀的核心。它通常被集成在执行器的上方或内部，是一个小小的电路板。这个模块上包含了几个关键单元：

• 微控制单元（MCU）： 这是阀门的大脑，负责处理指令和运行简单的控制逻辑。
• 通信单元： 这是阀门的“嘴巴”和“耳朵”，负责与外界交换信息。根据应用场景的不同，它会集成不同的通信芯片，比如NB-IoT（窄带物联网）或LoRa。NB-IoT可以直接使用运营商的基站网络，覆盖广，无需自建网关；LoRa则传输距离远，功耗低，但需要配合LoRa网关使用。选择哪种技术，取决于项目的具体部署方案和成本。
• 电源管理单元： 为整个模块和执行器供电。有些阀门采用外部直流供电，有些则为了安装方便，使用大容量锂电池供电，这种情况下，电源管理单元就尤为重要，它需要通过优化算法来最大限度地延长电池使用寿命，通常要求能达到数年之久。
• 传感器接口： 用于连接外部的温度传感器。这个传感器一般放置在用户室内，实时采集室温数据，为MCU的决策提供依据。

把这三部分组装在一起，就构成了一个物联网调节阀。它既是一个能精确控制水流的机械装置，又是一个能联网通信、接收指令的智能终端。
